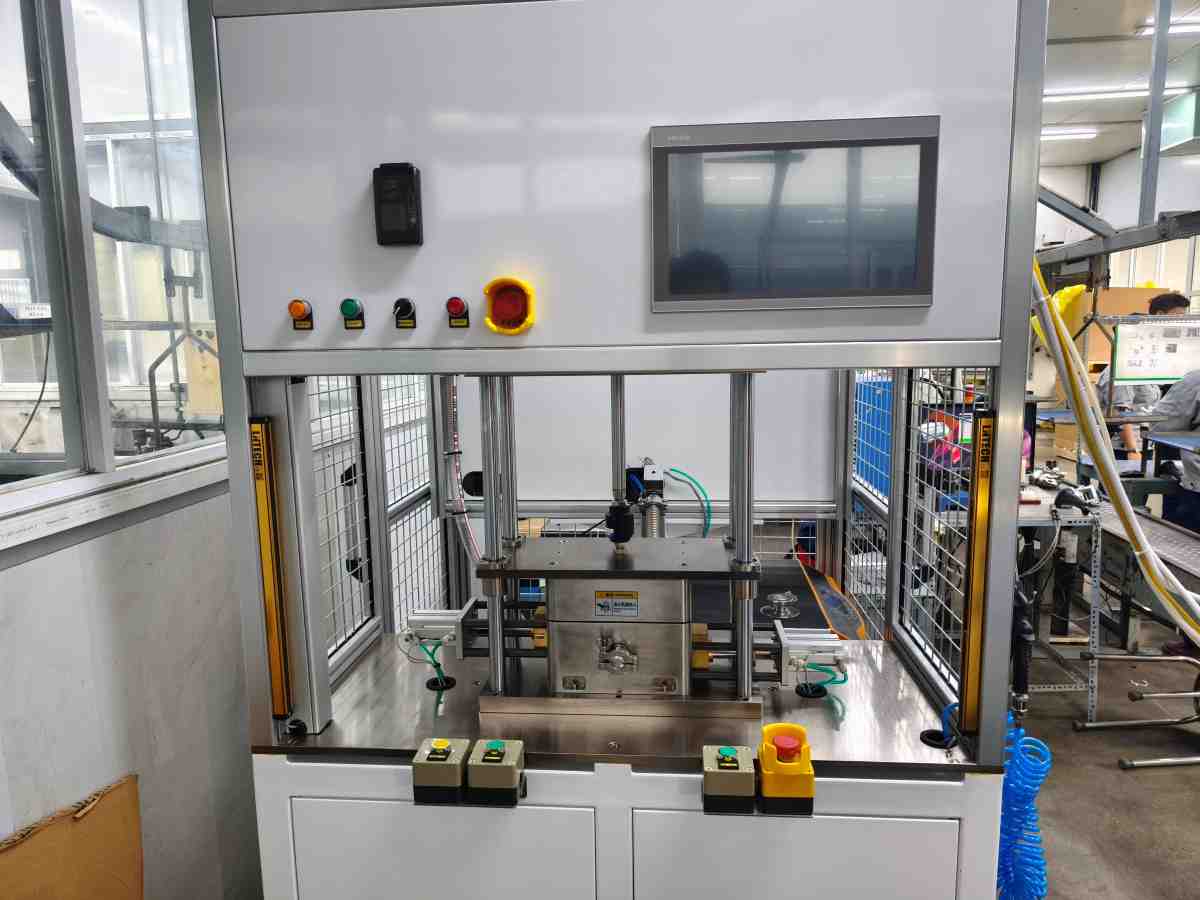

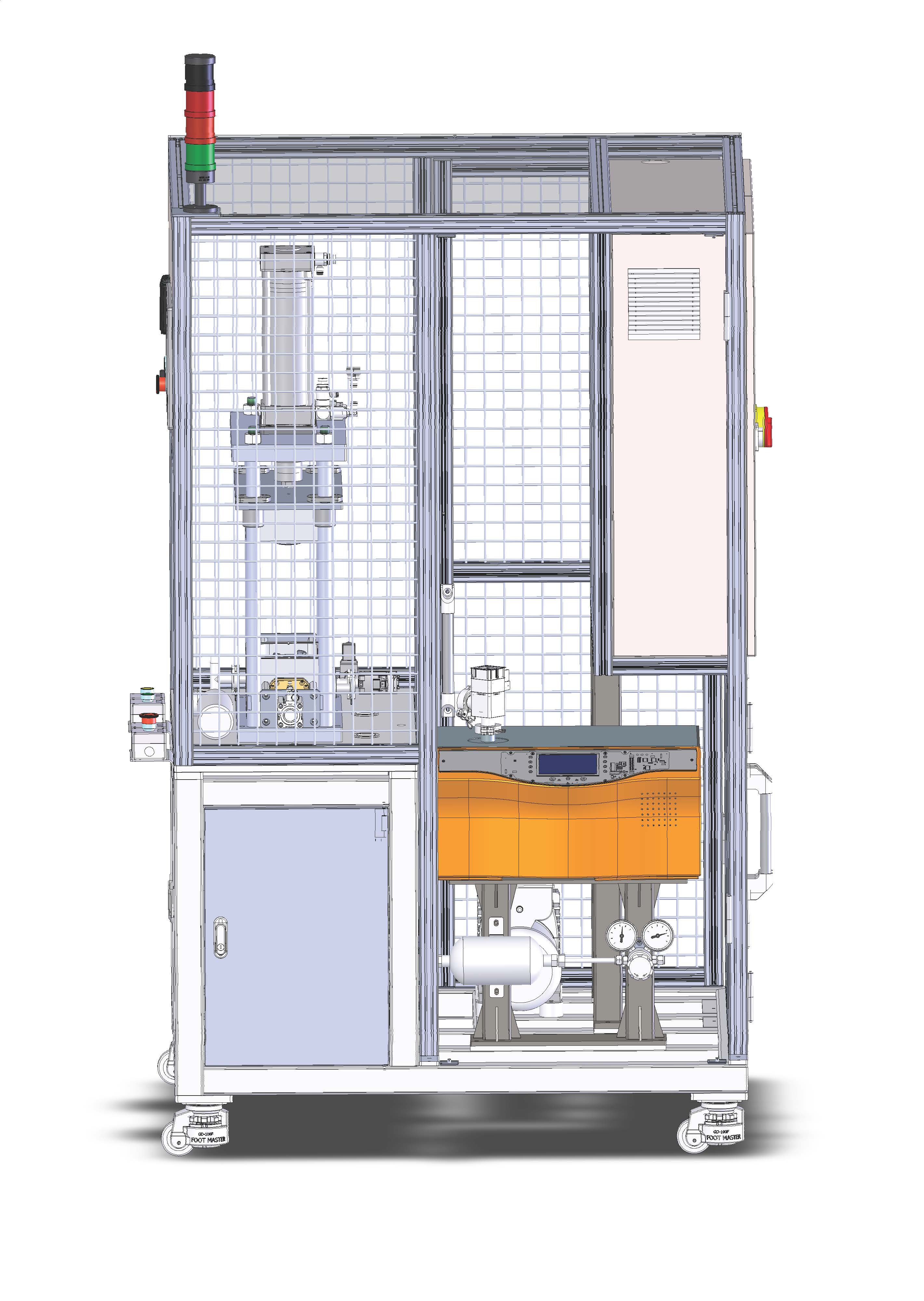

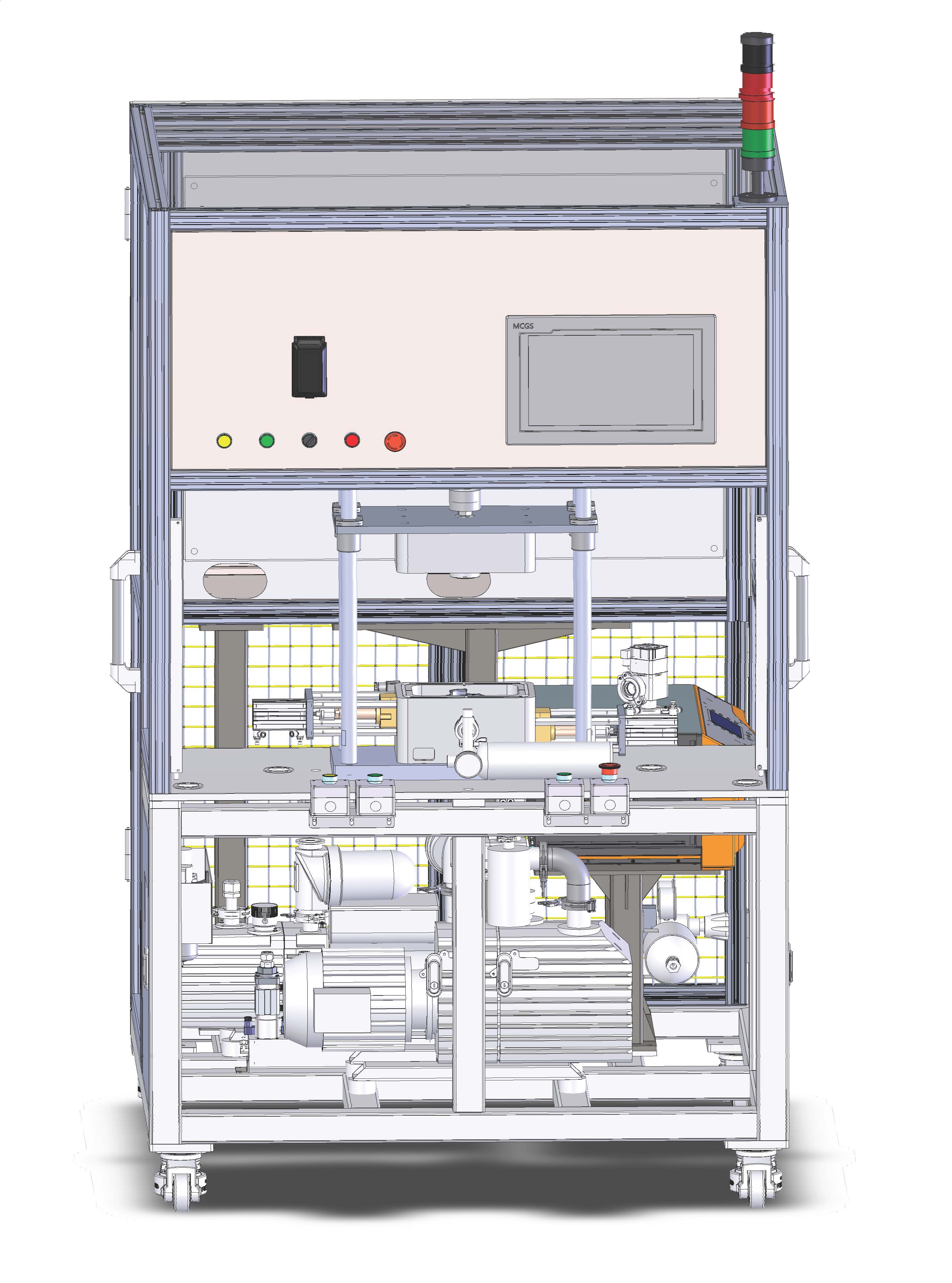

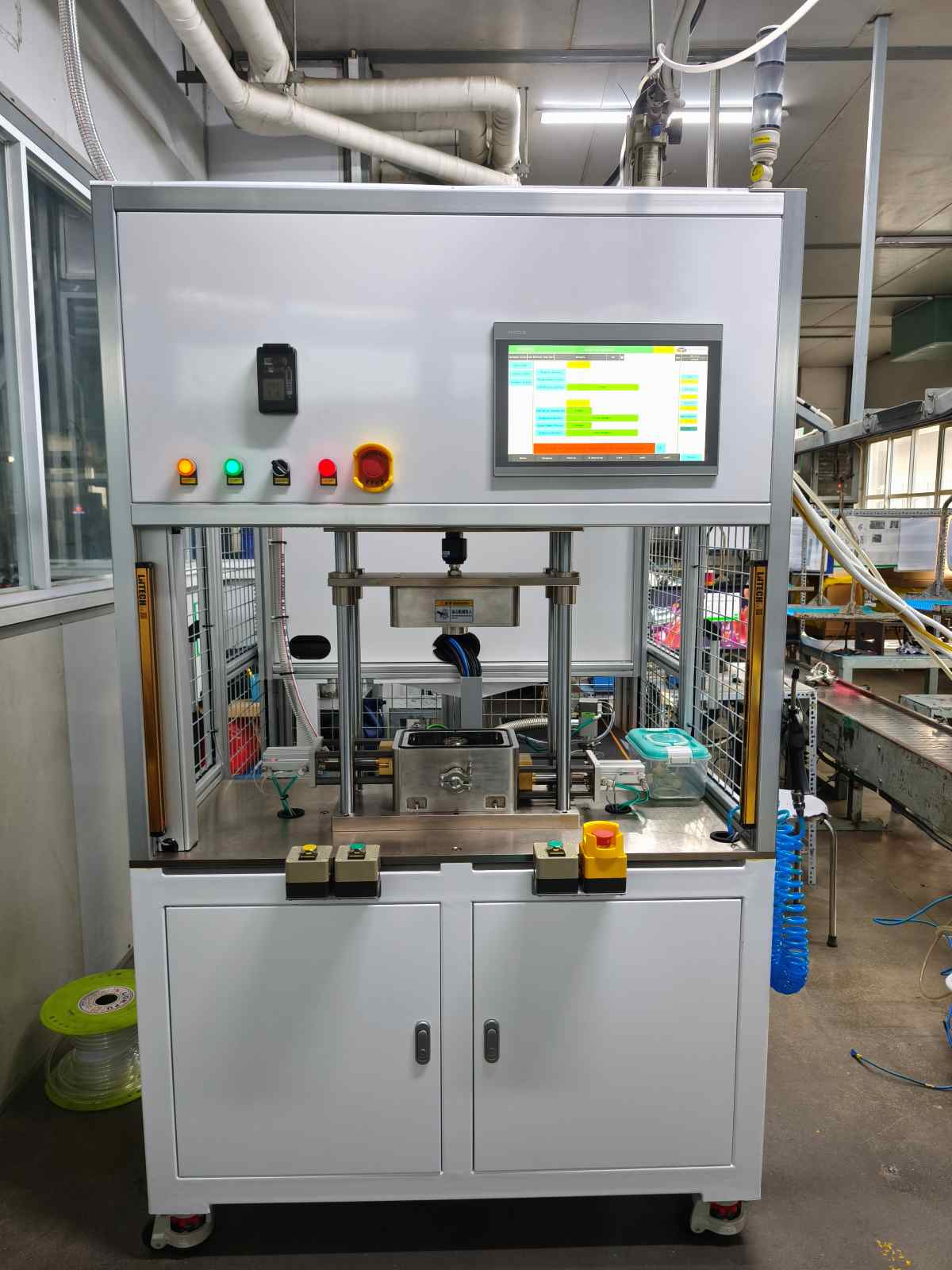

Thiết bị kiểm tra rò rỉ khí heli (Helium leak detector)

# Kiểm tra rò rỉ khí Heli #Heliumleaktest

Thiết bị kiểm tra rò rỉ khí Heli được Hystrong thiết kế nhằm đáp ứng các yêu cầu kiểm tra rò rỉ khắc nghiệt nhất.

Phương pháp đo

Thiết bị sử dụng phương pháp đo khối phổ (mass spectrometry) để phát hiện ra nồng độ khí Heli thoát qua điểm rò rỉ. Đây là phương pháp đo tối ưu nhất hiện nay về độ chính xác cũng như tính ổn định của kết quả.

Hai chức năng chính được tích hợp trên thiết bị:

Chế độ Buồng chân không (Vacuum chamber)

Trước tiên sản phẩm (Test Part) sẽ được đặt vào buồng kiểm tra (Vacuum chamber) và được bịt kín các điểm thông khí.

Hệ thống sẽ tạo môi trường chân không bên trong sản phẩm (Test Part) buồng kiểm tra (Vacuum chamber). Sau khi thiết bị xác định môi trường đã đạt được yêu cầu, khí heli sẽ tự động được bơm vào sản phẩm (Test Part) và quy trình kiểm tra rò rỉ khí heli bắt đầu.

Với chế độ Buồng chân không, độ nhạy của chương trình có thể lên tới 5 x 10^-12 mbar l/s (~ 5 x 10^-13 Pa.m3/s). Với tiêu chuẩn này, không có bất kỳ rò rỉ nhỏ nhất nào bị bỏ sót.

Chế độ Đầu dò ngửi khí Heli (sniffer helium leak test)

Nếu bạn muốn tìm kiếm chính xác điểm rò rỉ thì đây là một phương pháp tối ưu.

Bước đầu tiên là bạn cần cấp khí Heli vào sản phẩm (tets part). Và đảm bảo rằng các vị trí thông khí đã được bịt kín.

Sau đó chuyển sang “sniffer mode”, bạn sử dụng đầu dò di động để kiểm tra các vị trí có nguy cơ rò rỉ.

Phương pháp này cung cấp độ nhạy phép đo tối đa ở mức 5 x 10^-8 mbar l/s (~ 5 x 10^-9 Pa.m3/s).

Nhưng ở môi trường bình thường, độ nhạy thực tế nằm trong khoảng < 5 x 10^-6 mbar l/s (~ 5 x 10^-7 Pa.m3/s). Vì trong môi trường khí quyển đã có sẵn một lượng khí Heli nhất định.

Nếu bạn muốn tìm kiếm ví trí rò rỉ với độ nhạy cao hơn thì chúng ta có thể sử dụng phương pháp phun khí Heli ngoài (Spray helium leak test). Tìm hiểu thêm về phương pháp phun khí heli ngoài (Spray helium leak test).

Thông số thiết bị kiểm tra rò rỉ khí Heli
